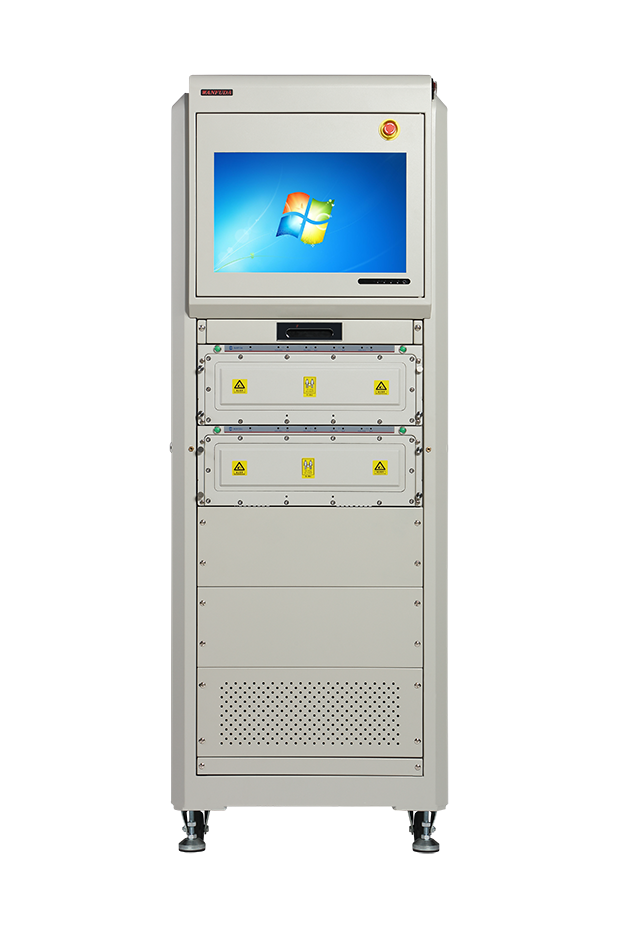

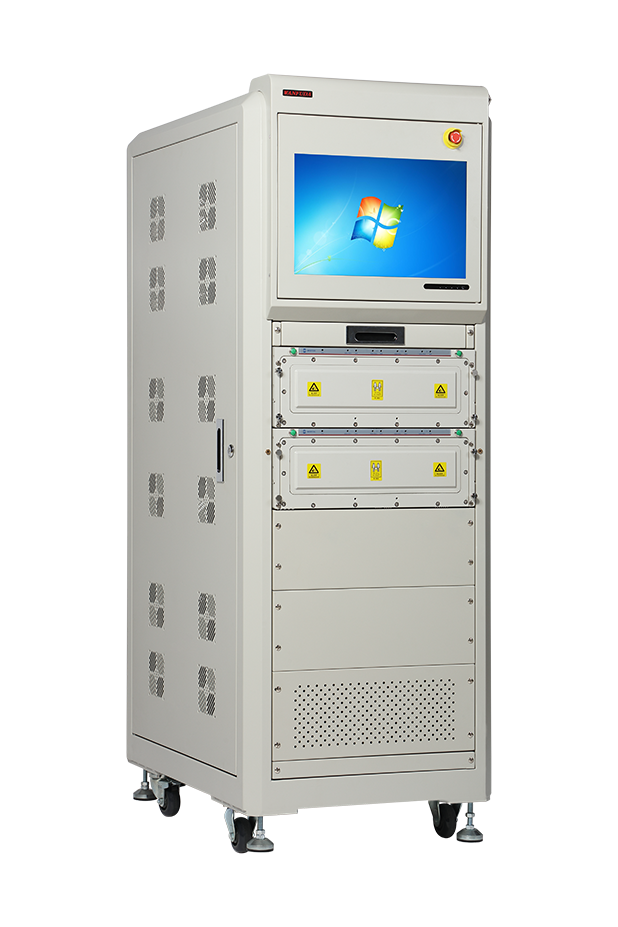

射頻測試系統
產品特點
減少大量附加設備投入，單位面積內產能大幅提升 工作量少，可迅速完成線體架設，滿足客戶產能急速提升的需求 結構設計合理，保障測試穩定性，大大減少產線操作和人力成本 預留自動化接口，可根據客戶需求設計無人化生產 外觀簡潔大方，整齊方正，便于產線布局和5S管控 90%以上部件可重復利用，滿足產線迭代和換線生產的需求 做工精良，采用業內頂級廠商零配件，保證平臺測試穩定性 批量導入后可減少70%的耗材使用量產品介紹
規格參數
多工位并行測試定制化升級，一個平臺可以同時測試4塊手機主板，一個機柜可以放置4個平臺，同時測試16塊手機主板。
| 特性名稱 | 特性描述 |
| 拼板并行測試 | 最大支持4路USB,4路BAT電壓 |
| 射頻接口 | 每PCS單板最大支持6pcs RF Switch, 4PCS單板共24路射頻接口 |
| 單板尺寸 | 支持最大單板尺寸:280*200mm |
| 隔離度 | 800MHz-2.5GHz可達到75dB, 2.5GHz-6GHz可達到55dB以上 |
| 自動化 | 單板自動化進出 |
|
規格名稱 |
規格描述 |
|
設備尺寸 |
長×寬×高：900mm×600mm×1800mm(長度為抽屜關閉狀態下尺寸) |
|
設備重量 |
最大350Kg(包含4臺CMW500) |
|
額定電壓 |
220V/50Hz同時可兼容110V/60Hz |
|
最大功率 |
3.5KW |
|
適用氣壓范圍 |
0.45~0.9MPa |
|
工控機/2臺 |
處理器：Intel(R) Core(TM) i7-3770 CPU @3.40GHz 3.40GHz 運行內存：8GB； 硬盤：1TB； 操作系統：Windows7 64位旗艦版； |
|
母 夾 |
包含部件:母夾框體、子夾 |
|
工控單元 |
包含部件:工控機、主控板、AC-DC/DC-DC電源板、USB、散熱系統、屏蔽系統、吸合系統、升降系統等 |
